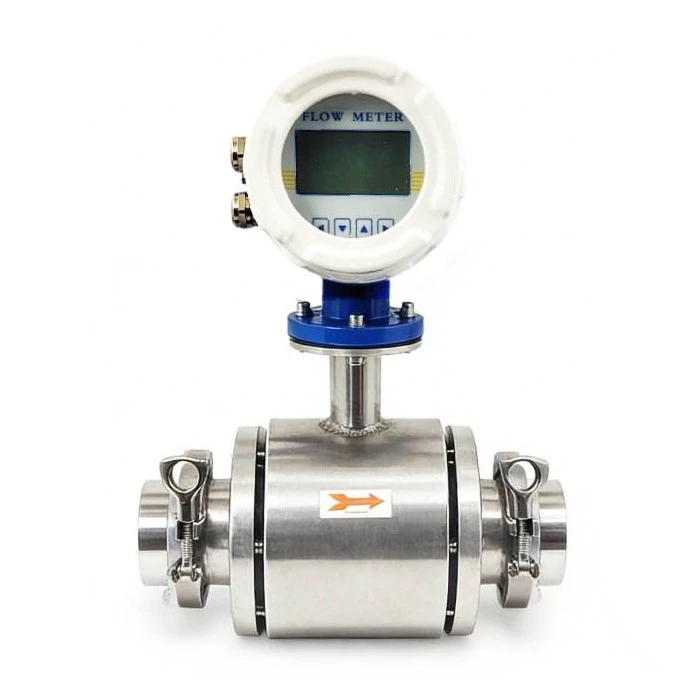

Elektromagnetischer Tri-Clamp-Durchflussmesser

Parameterkategorie

Spezifikation

Grundprinzip

Faradaysche Gesetze der elektromagnetischen Induktion

Messmedium

Elektrisch leitende Flüssigkeiten, ätzende Flüssigkeiten, flüssige -Feststoffgemische

Anwendbare Branchen

Erdöl, Chemieingenieurwesen, Pharmakologie, Papierherstellung, Elektrizität, Umweltschutz, Wasser/Abwasser, Lebensmittel, Landwirtschaft, Abwasser

Nenngröße des Zählers

6 mm ~ 2800 mm (0,2 Zoll ~ 110 Zoll)

Arbeitsdruck

0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10, 16, 25 MPa

Genauigkeit

±0,25 %, ±0,5 % (auf Anfrage)

Mindestleitfähigkeit

>5 μs/cm

Flüssigkeitstemperatur

Gummiauskleidung: 0~70 Grad

FEP-Liner: -20 bis 180 Grad

PTFE-Auskleidung: -40 bis 180 Grad

Umgebungstemperatur

-30 Grad ~ 60 Grad (-22 Grad F ~ 140 Grad F)

Relative Luftfeuchtigkeit

Weniger als oder gleich 90 % relative Luftfeuchtigkeit

Liner-Materialien

Gummi, PTFE, FEP, PFA

- PFA/PTFE: Hohe chemische Beständigkeit, Hochtemperaturbeständigkeit

- Gummi: Abriebfestigkeit, breite Anwendungsmöglichkeiten

Elektrodenmaterialien

Edelstahl 316L, Hastelloy (HB,HC), Tantal, Titan, Platin, Wolframkarbid

- 316L: Gute Korrosions-/Abriebbeständigkeit (nicht für H₂SO₄/HCl)

- Hastelloy: Bessere Korrosionsbeständigkeit, hohe Festigkeit (geeignet für Schlamm/oxidierende Flüssigkeiten)

- Tantal: Hervorragende chemische Beständigkeit (nicht für Fluorsilikat/HF/NaOH)

- Titan: Gute Korrosions-/Abriebbeständigkeit (geeignet für Meerwasser, nicht für HF/H₂SO₄)

Ausgangssignale

1. Strom: 4 ~ 20 mA (Lastwiderstand kleiner oder gleich 500 Ω)

2. Frequenz: 0 ~ 10 kHz

3. Impuls: 0,001–1000 Liter/Impuls

4. Kommunikation: RS-485, HART

5. Alarm: Hoch-/Niedrig-Alarmausgang (Laststrom kleiner oder gleich 30 mA für ALMH)

Stromversorgung bereitstellen

Wechselstrom: 85~265VAC (Leistung <10W)

Gleichstrom: 18~36 VDC (Leistung <7,5 W)

Durchflussratenbereich

Beziehen Sie sich auf die Zählergröße (z. B. DN10: 0,014–3,39 m³/h; DN1000: 141–33912 m³/h)

Optionen für Durchflusseinheiten

L/s, L/m, L/h, m³/s, m³/m, m³/h, USG/s, USG/m, USG/h, kg/s, kg/m, kg/h

Kommunikationsprotokoll

RS-485: MODBUS-RTU (Standard), MODBUS-ASCII

Baudrate: 1200/2400/4800/9600 (Standard)/19200/38400

Datenbit: 7/8 (8 Standard; 7 für RTU nicht verfügbar)

Prüfmodus: Keine (Standard)/Ungerade/Gerade

Geräte-ID: 1~247 (1 Standard)

Kalibrierungsfunktionen

4-mA-Kalibrierung, 20-mA-Kalibrierung, Nullkalibrierung (erfordert volles Rohr und statische Flüssigkeit)

Installationsanforderungen

1. Das Rohr muss jederzeit vollständig mit Flüssigkeit gefüllt sein

2. Gerades Einlassrohr: Größer oder gleich 3×DN; Gerades Auslassrohr: Größer als oder gleich 2×DN (Größer als oder gleich 5×DN/10×DN für Spezialarmaturen)

3. Vermeiden Sie pulsierenden Durchfluss, elektrische Störungen (Motoren/Transformatoren/VFDs), Luftblasen und Niederschläge

4. Klemmenkasten über der Rohrleitung montiert (Wassereintritt verhindern)

5. Ordnungsgemäße Erdung (gemäß nationalen/örtlichen Elektrovorschriften; Erdungsringe/Auskleidungsschutz für ausgekleidete/nicht{1}leitende Rohre)

Sicherheitshinweis

Montieren Sie den Durchflusswandler NICHT in explosionsgefährdeten Bereichen; Vermeiden Sie bei Außenaufstellung direkte Sonneneinstrahlung/Regen. Entfernen Sie die Abdeckplatten nicht, wenn das Gerät unter Strom steht (Gefahr eines Stromschlags/Explosion).
